Selezione dei riscaldatori a fuoco: tipi e applicazioni nell'industria petrolchimica

Selezione di riscaldatori a legna per l'industria petrolchimica deve incentrarsi su tre dimensioni fondamentali: requisiti di processo, parametri di riferimento per l’efficienza termica e conformità alla sicurezza. Tuopu Industry (Jiangsu) Co., Ltd., in qualità di fornitore di primo livello per SINOPEC, PetroChina e CNOOC, copre l'intera gamma di prodotti, compresi forni per cracking dell'etilene, riformatori per la generazione di idrogeno e riscaldatori di stirene, con piena capacità contrattuale EPC dalla progettazione del pacchetto di processo all'avvio dell'impianto. I moderni riscaldatori petrolchimici raggiungono un'efficienza termica superiore all'85% attraverso una distribuzione ottimizzata del carico termico tra sezioni radianti e convettive, bruciatori ad alta efficienza e sistemi di recupero del calore di scarto.

Tipi di nuclei e applicazioni ingegneristiche

I riscaldatori alimentati dal settore petrolchimico sono classificati in molteplici forme strutturali in base ai requisiti del processo. Tuopu Industry esegue una progettazione personalizzata in base alle specifiche dei diversi licenziatari di processo. I tipi principali includono forni a scatola, forni cilindrici e forni verticali.

Nei riscaldatori scatolati, i fluidi di processo nei tubi della sezione radiante assorbono il calore principalmente attraverso l'irraggiamento diretto delle fiamme, mentre la sezione convettiva trasferisce il calore tramite la convezione dei fumi. I forni cilindrici sono tipicamente dotati di tubi radianti disposti verticalmente, con alcuni modelli che adottano design a serpentina elicoidale adatti per installazioni con vincoli di spazio. I forni verticali ottimizzano il rapporto tra altezza e diametro del forno, ottenendo ampie aree di trasferimento del calore radiante in uno spazio limitato.

Dal punto di vista dell'alimentazione dell'aria di combustione, i progetti ingegneristici comprendono quattro modalità: tiraggio naturale, tiraggio forzato, tiraggio indotto e tiraggio bilanciato. Il tiraggio forzato utilizza i ventilatori per aumentare la velocità dell'aria e migliorare la miscelazione aria-carburante. Il tiraggio naturale si basa sulla differenza di densità tra i gas all'interno e all'esterno del camino per generare l'aspirazione. Il tiraggio bilanciato utilizza ventilatori sia forzati che indotti per un controllo preciso della combustione. Tuopu Industry seleziona lo schema di ventilazione ottimale in base alle condizioni del sito di progetto, all'altitudine, al clima e alle caratteristiche del carburante.

85%

Efficienza termica del riscaldatore moderno

750-850C

Temperatura operativa del forno di cracking dell'etilene

1000C

Temperatura di picco del riformatore di idrogeno

Tipi di modalità di ventilazione

Portafoglio di prodotti principali del settore Tuopu

Tuopu Industry copre l'intera catena industriale di riscaldatori per l'industria petrolchimica, con tutti i prodotti fabbricati in modo indipendente sulla base dell'esperienza ingegneristica pratica. Nella tabella seguente sono elencate le principali categorie di prodotti effettivamente forniti dall'azienda:

Categoria di prodotto	Funzione fondamentale	Applicazione tipica
Forno di cracking dell'etilene	Cracking di nafta, etano e altre materie prime a 750-850°C per produrre etilene e propilene	Unità di produzione di olefine
Riformatore di generazione di idrogeno	Fornisce energia termica fino a 1000°C per reazioni di reforming del vapore di gas naturale o idrocarburi	Unità di fornitura di idrogeno della raffineria
Riscaldatore in stirene	Fornisce una fonte di calore stabile per il processo di deidrogenazione dell'etilbenzene nello stirene	Impianti di produzione dello stirene
Riscaldatore CDU e VDU	Fornisce energia termica iniziale per la distillazione del petrolio greggio per separare varie frazioni	Unità CDU/VDU di raffineria
Riformatore quattro in uno	Integra molteplici funzioni di reazione per ottimizzare l'efficienza termica e la disposizione spaziale	Impianti chimici a carbone e gas di sintesi

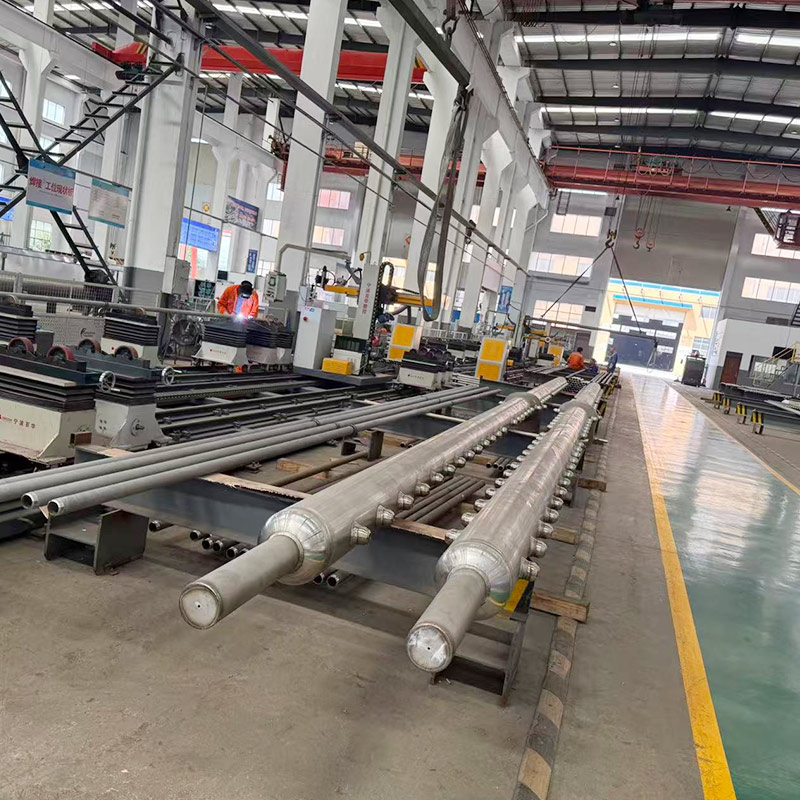

Gruppo tubo del riformatore DRI	Fornisce gruppi di tubi di reazione resistenti alle alte temperature per il processo diretto a riduzione del ferro	Impianti DRI per la produzione dell'acciaio
Tubo per cracking di etilene	Tubi in lega ad alta temperatura colati in centrifuga che resistono a cicli termici estremi	Sezione radiante di forni di cracking dell'etilene
Bobina radiante	Ottimizza l'efficienza del trasferimento di calore radiante e distribuisce il carico termico in modo uniforme	Sezioni radianti di vari riscaldatori a combustione
Modulo Sezione Convezione	Recupera il calore di scarto dai gas di scarico per migliorare l'efficienza termica complessiva	Recupero del calore di scarto finale dei riscaldatori alimentati

Forno di cracking dell'etilene vs riscaldatore a combustione convenzionale

Il forno per il cracking dell'etilene rappresenta uno dei tipi di riscaldatori tecnicamente più complessi nell'industria petrolchimica. Tuopu Industry possiede una profonda esperienza nella progettazione e produzione di forni per il cracking dell'etilene, offrendo ai clienti servizi EPC per l'intero processo, dalla progettazione del pacchetto di processo all'avvio dell'impianto.

Il cuore della progettazione del forno di cracking dell'etilene risiede nella scelta e disposizione delle serpentine a sezione radiante. Tuopu Industry utilizza tubi in lega ad alta temperatura colati mediante centrifugazione come materiale centrale per la sezione radiante, che mantiene un'eccellente resistenza allo scorrimento viscoso e all'ossidazione a temperature di esercizio di 750-850°C. L'azienda ha completato numerosi progetti EPC per forni di cracking dell'etilene, accumulando una notevole esperienza di implementazione ingegneristica.

Principali differenze di progettazione: I forni per il cracking dell'etilene devono riscaldare la materia prima a 750-850°C entro un tempo di permanenza estremamente breve e spegnere rapidamente la reazione. Pertanto, la sezione radiante adotta serpentine di piccolo diametro e con tempo di residenza breve con requisiti estremamente elevati di uniformità di distribuzione del flusso di calore. I riscaldatori convenzionali si concentrano sul trasferimento di calore in stato stazionario con diametro del tubo e design della velocità del flusso relativamente rilassati.

Idoneità del riscaldatore a fuoco per impianti su piccola scala

Gli impianti petrolchimici su piccola scala devono affrontare molteplici sfide nella scelta dei riscaldatori, inclusi vincoli di spazio, fluttuazioni del carico termico e adattabilità del carburante. I forni cilindrici e verticali rappresentano soluzioni compatte con vantaggi significativi in piccole installazioni.

I forni cilindrici adottano tubi radianti disposti verticalmente, occupando una superficie minima con una struttura compatta, rendendoli ideali per progetti di rinnovamento con spazio limitato. I forni verticali ottimizzano il rapporto tra altezza e diametro del forno, ottenendo ampie aree di trasferimento del calore radiante in uno spazio limitato. Tuopu Industry conduce valutazioni complete basate sull'altitudine del progetto, sulle condizioni climatiche e sulle caratteristiche del carburante per consigliare configurazioni ottimali del forno per piccoli impianti.

Dimensione della valutazione	Vantaggi del forno cilindrico	Vantaggi del forno verticale
Occupazione dello spazio	Ingombro ridotto, adatto a progetti di rinnovamento	Elevato utilizzo dello spazio verticale
Intervallo di carico termico	Carico termico medio con funzionamento stabile	Ampio intervallo di regolazione del carico termico
Costo di installazione	Elevata modularità, ciclo di installazione breve	Fondazione semplice, basso costo civile
Accessibilità alla manutenzione	Comoda sostituzione del tubo radiante	Ampio spazio di ispezione della sezione convettiva

Selezione del riscaldatore di processo ad alta temperatura

La scelta dei riscaldatori per processi petrolchimici ad alta temperatura si concentra sulla progettazione della sezione radiante, sulla configurazione del bruciatore e sull'ottimizzazione dell'efficienza termica. Tuopu Industry utilizza la simulazione fluidodinamica computazionale durante la fase di progettazione per ottimizzare i modelli di fiamma, prevenendo il surriscaldamento localizzato causato dall'impatto della fiamma sui tubi del forno e riducendo contemporaneamente le emissioni di ossido di azoto.

La sezione radiante funge da area di scambio termico centrale di un riscaldatore a combustione e la sua progettazione determina direttamente l'efficienza termica e la sicurezza operativa dell'impianto. Ottimizzando la distribuzione del carico termico tra le sezioni radiante e convettiva, i moderni riscaldatori petrolchimici possono raggiungere un'efficienza termica superiore all'85%. Tuopu Industry adotta bruciatori ad alta efficienza e sistemi di recupero del calore di scarto per massimizzare l'efficienza di utilizzo dell'energia garantendo al tempo stesso i requisiti di processo.

60-80%

Quota di perdita di calore dei gas di combustione

CFD

Simulazione del modello di fiamma

API560

Standard di progettazione internazionale

SIS BMS

Protezione con interblocco di sicurezza

Rivestimento refrattario e design a tubo nudo

Gli schemi di protezione dei tubi dei riscaldatori petrolchimici sono principalmente suddivisi in progettazione del rivestimento refrattario e progettazione del tubo nudo, ciascuno con scenari applicabili e caratteristiche di manutenzione.

Il design del rivestimento refrattario riduce la perdita di calore della sezione radiante e protegge i tubi del forno dall'erosione diretta dei gas di scarico ad alta temperatura applicando materiali refrattari all'esterno dei tubi. Questo schema è adatto per sezioni radianti ad alta temperatura che operano oltre i 900°C, ma richiede un'ispezione regolare dell'integrità del rivestimento per prevenire il surriscaldamento localizzato del tubo causato dal distacco del rivestimento. Il design a tubo nudo elimina il rivestimento refrattario, esponendo i tubi direttamente alle radiazioni del forno, facilitando l'ispezione quotidiana e il monitoraggio online con un accesso più comodo per la manutenzione.

Dimensione di confronto	Progettazione del rivestimento refrattario	Design a tubo nudo
Temperatura applicabile	Sezioni radianti ad alta temperatura superiori a 900°C	Sezioni radianti e convettive a media e bassa temperatura
Impatto sull'efficienza termica	Riduce la perdita di radiazioni del forno di circa il 3-5%	Perdita di dissipazione del calore del forno relativamente più elevata
Requisiti di manutenzione	Richiede un'ispezione periodica dell'integrità del rivestimento	Facilita l'ispezione visiva e il monitoraggio online
Investimento iniziale	Maggiori costi di materiale e di costruzione	Struttura semplice, investimento iniziale inferiore
Durata di servizio	Il rivestimento richiede una sostituzione periodica	La durata del tubo dipende dal materiale e dalle condizioni operative

Elementi essenziali per il funzionamento sicuro e la manutenzione

Il funzionamento sicuro dei riscaldatori alimentati dal settore petrolchimico è di fondamentale importanza. Tuopu Industry aderisce rigorosamente all'API 560 e ad altri standard internazionali durante l'esecuzione del progetto, garantendo che la progettazione delle apparecchiature, la selezione dei materiali, l'ispezione della produzione e la messa in servizio dell'installazione siano conformi ai requisiti normativi.

Le principali misure di sicurezza includono: protezione con interblocco del sistema di gestione del bruciatore e del sistema strumentato di sicurezza per prevenire l'accumulo di combustibile nel focolare; monitoraggio del coking dei tubi del forno e tecnologia di decoking in linea per evitare la degradazione del trasferimento di calore e il surriscaldamento delle pareti dei tubi causato da depositi di carbonio interni; sistemi di monitoraggio della temperatura e di rilevamento della fiamma multipunto per la sorveglianza delle condizioni del forno in tempo reale; ispezione e sostituzione regolari dei materiali refrattari e degli strati isolanti per garantire l'integrità strutturale del corpo del forno.

Raccomandazione sulla manutenzione predittiva: Tuopu Industry consiglia una manutenzione predittiva basata sulle condizioni, identificando in anticipo potenziali guasti monitorando parametri quali la temperatura delle pareti dei tubi, la composizione dei gas di scarico e il tasso di consumo di carburante, riducendo così i tempi di fermo non pianificati.

Domande frequenti

Quali sono le principali fonti di perdita di calore nei riscaldatori petrolchimici

Le perdite di calore primarie comprendono la perdita di calore dei gas di scarico che rappresenta dal 60% all'80%, la perdita di radiazione del corpo del forno, la perdita di combustione incompleta e la perdita di radiazione di apertura. L’installazione di preriscaldatori d’aria per recuperare il calore di scarto dei gas di scarico, l’ottimizzazione dello spessore dell’isolamento e l’adozione di una tecnologia di combustione a basso eccesso d’aria possono ridurre significativamente queste perdite.

Qual è il meccanismo di cokefazione nei tubi del riscaldatore e come prevenirlo

Il coking è il fenomeno in cui gli idrocarburi si rompono ad alte temperature formando depositi di carbonio che aderiscono alle pareti del tubo, riducendo l'efficienza del trasferimento di calore e provocando il surriscaldamento delle pareti del tubo. Le misure preventive includono il controllo della gravità adeguata delle fessurazioni, l'utilizzo della tecnologia di decoking a vapore in linea, la selezione di materiali in lega resistenti al coking e l'ottimizzazione dei processi di trattamento della superficie interna dei tubi del forno.

Quali sono i criteri di selezione per i riscaldatori a tiraggio forzato rispetto a quelli a tiraggio naturale?

Il tiraggio forzato è adatto per regioni ad alta quota o applicazioni che richiedono un controllo preciso dell'aria di combustione, consentendo tassi di rilascio di calore più elevati per bruciatore. Il tiraggio naturale è caratterizzato da una struttura semplice e da bassi costi di esercizio, ideale per installazioni con fornitura stabile di gas combustibile e condizioni ambientali favorevoli. Tuopu Industry conduce valutazioni complete basate sull'altitudine del progetto, sul clima e sulle caratteristiche del carburante.

Quali sono i vantaggi dei tubi del forno a fusione centrifuga rispetto alla fusione statica?

La fusione centrifuga forma billette di tubi attraverso la rotazione ad alta velocità sotto la forza centrifuga, ottenendo una microstruttura uniforme priva di cavità da ritiro e porosità, con una struttura a grana raffinata. La resistenza al creep alle alte temperature e le prestazioni alla fatica termica sono significativamente superiori ai tubi fusi staticamente, rendendoli particolarmente adatti a condizioni di servizio estreme come i forni di cracking dell'etilene.

Quali sono i vantaggi della modalità contrattuale EPC per i progetti di riscaldatori a combustione

Il modello EPC integra progettazione, approvvigionamento e costruzione sotto un’unica entità responsabile, eliminando di fatto i problemi di coordinamento delle interfacce, abbreviando i tempi di costruzione e controllando l’investimento totale. Sfruttando la propria base produttiva e l'esperienza nella gestione dei progetti, Tuopu Industry fornisce ai clienti servizi completi, dalla progettazione del pacchetto di processo all'avvio dell'impianto, compreso l'EPC per progetti di forni per cracking dell'etilene.

Vetrina delle serie di prodotti

Tuopu Industry copre l'intera catena industriale dei riscaldatori a combustione per l'industria petrolchimica. La seguente vetrina presenta le principali serie di prodotti dell'azienda, che coprono segmenti chiave del processo tra cui il cracking dell'etilene, la produzione di stirene e la conversione di olefine.

Forno di cracking dell'etilene

Produzione di olefine

Riscaldatore a stirene

Unità Aromatici

Riscaldatore di conversione dell'olefina

Conversione di olefine

Riscaldatore per deidrogenazione dell'esano

Processo di deidrogenazione

Riscaldatore a fuoco per PDH

Unità PDH

Conclusione

I riscaldatori a combustione per l'industria petrolchimica fungono da cuore termico degli impianti petrolchimici, con la qualità della progettazione che incide direttamente sull'efficienza operativa, sulla sicurezza e sull'economia dell'impianto. Tuopu Industry (Jiangsu) Co., Ltd., supportata da qualifiche di primo livello dei fornitori, una base produttiva completa e una vasta esperienza in progetti EPC, fornisce ai clienti globali soluzioni complete che vanno dalla progettazione ingegneristica di riscaldatori alla produzione di apparecchiature e alla costruzione del sito. Che si tratti di forni per il cracking dell'etilene, di reformer per la generazione di idrogeno o di riscaldatori CDU e VDU, Tuopu Industry offre prodotti e servizi personalizzati conformi agli standard internazionali.
