PARTE FORNO rappresenta i componenti strutturali e funzionali principali dei sistemi di riscaldamento industriali che servono le industrie petrolchimiche, chimiche del carbone e di raffinazione del petrolio. Questi componenti determinano direttamente l'efficienza termica, la stabilità operativa e la durata dei forni di riscaldamento. Tuopu Industry (Jiangsu) Co., Ltd., in qualità di produttore professionale di forni di riscaldamento e tubi per forni di colata centrifuga in Cina, detiene lo status di fornitore di primo livello con SINOPEC, PetroChina, CNOOC e la certificazione di fornitore qualificato del gruppo Sinochem. L'azienda fornisce parti di ricambio per forni di cracking dell'etilene, riformatori per la generazione di idrogeno, riscaldatori per stirene, riscaldatori CDU e VDU, riformatori quattro in uno e gruppi di tubi per riformatori DRI.
Portafoglio di prodotti principali
Tuopu Industry (Jiangsu) Co., Ltd. gestisce una base di produzione di riscaldatori a combustione su larga scala, un impianto di produzione di tubi per forni intelligenti e un bacino roll-on/roll-off, consentendo funzionalità dell'intera catena dalla progettazione e fabbricazione fino al contratto EPC. L'azienda aderisce rigorosamente agli standard API 560 per i riscaldatori a combustione nel servizio generale di raffineria. Il suo portafoglio di ricambi per riscaldatori a fuoco comprende quattro categorie principali:
| Categoria di prodotto | Funzione fondamentale | Ambito di applicazione |

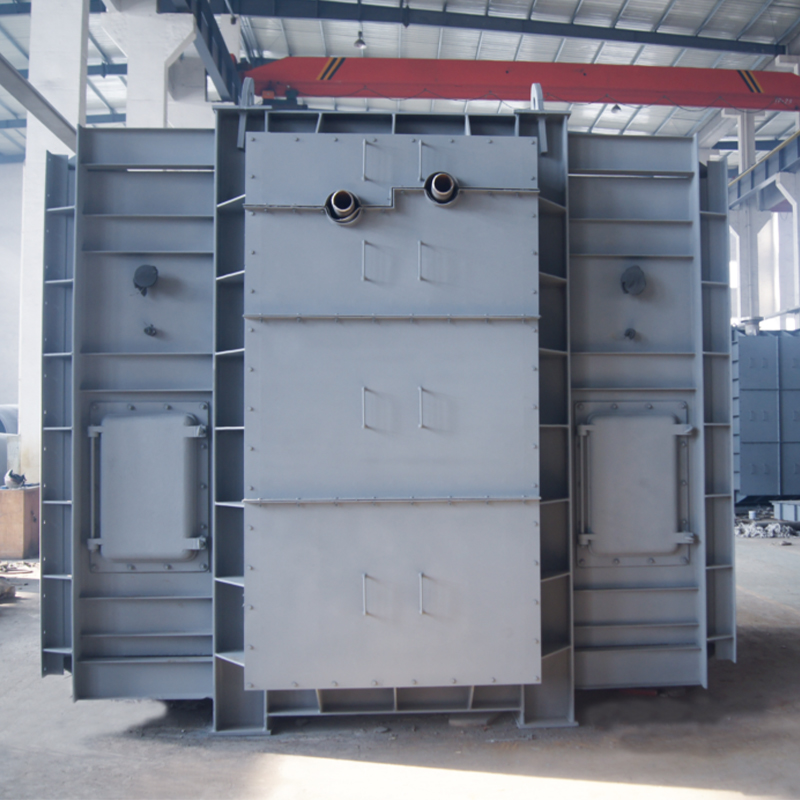

| Modulo Sezione Convezione | Preriscalda il fluido di processo tramite trasferimento di calore per convezione e riduce la temperatura dei gas di scarico | Forni per cracking dell'etilene, reformer di idrogeno, unità di distillazione atmosferica e sotto vuoto |
| Foglio tubiero | Supporta e fissa i tubi del forno in condizioni di alta temperatura e alta pressione | Piastre tubiere sezione convettiva, piastre tubiere sezione radiante |
| Collettore | Distribuisce o raccoglie il fluido di processo su più percorsi di flusso per garantire una distribuzione uniforme | Tubi collettori del reformer, collettori di distribuzione del forno di cracking |
| Serie di accessori per forni | Componentei strutturali, supporti del rivestimento refrattario e gruppi di tenuta | Sistemi di supporto per riscaldatori industriali generali |
Elementi tecnici essenziali dei moduli di sezione convettiva
La sezione di convezione funge da zona critica di scambio termico dove i fumi in uscita dalla sezione radiante continuano a trasferire energia termica. In base ai requisiti API 560, i progetti delle sezioni di convezione devono prevedere spazio per due future file di tubi e incorporare disposizioni per il soffiaggio della fuliggine, la lancia del vapore o le corsie di lavaggio dell'acqua. Tuopu Industry (Jiangsu) Co., Ltd. produce moduli di sezione convettiva utilizzando tubi alettati o con borchie per estendere la superficie di trasferimento del calore e migliorare significativamente l'efficienza termica. API 560 specifica che lo spessore della piastra tubiera di convezione non deve essere inferiore a 1/2 pollice (circa 12,7 mm), con strati isolanti refrattari che garantiscono che le temperature dell'involucro esterno non superino i 180 gradi Fahrenheit (circa 82 gradi Celsius).
Nelle applicazioni pratiche di ingegneria, i banchi di tubi di convezione utilizzano tipicamente disposizioni sfalsate con spaziatura dei tubi basata su multipli del diametro nominale standard. I moduli della sezione convettiva di Tuopu Industry (Jiangsu) Co., Ltd. sono stati ampiamente utilizzati in progetti di rinnovamento e greenfield per importanti imprese petrolchimiche e di raffinazione, dove soluzioni ingegneristiche comprovate affrontano efficacemente la solforazione ad alta temperatura, la corrosione da incrostazioni e altre tipiche sfide di servizio.
Selezione dei materiali per piastre tubiere e collettori
Le piastre tubiere funzionano come supporti strutturali per i sistemi di tubi del forno, operando continuamente in ambienti ad alta temperatura, alta pressione e con fluidi corrosivi. Le lastre tubiere in acciaio fuso offrono una resistenza superiore al creep ad alta temperatura e alla resistenza strutturale, rendendole la scelta preferita per i riscaldatori petrolchimici. L'API 560 stabilisce chiari requisiti sui materiali: quando le temperature di progettazione del supporto superano i 1200 gradi Fahrenheit (circa 649 gradi Celsius) e il contenuto di vanadio e sodio nel combustibile supera 100 parti per milione, i supporti devono essere ricoperti con 50 millimetri di refrattario colabile ad alta densità o fabbricati con materiali in lega speciale.
I componenti del collettore in acciaio inossidabile svolgono funzioni di distribuzione e raccolta dei fluidi all'interno delle unità petrolchimiche. Secondo le disposizioni supplementari API 560 Seconda Edizione, i collettori situati all'interno delle scatole di intestazione devono essere selezionati per la stessa pressione di progetto dei tubi di collegamento, con una temperatura di progetto pari alla temperatura operativa massima del fluido in quella posizione più un minimo di 50 gradi Celsius. Tuopu Industry (Jiangsu) Co., Ltd. produce collettori in acciaio inossidabile di qualità tra cui 304, 321, 316 e 316L, con diametri esterni che vanno da 18 mm a 610 mm e spessori di parete da 6 mm a 50 mm, soddisfacendo diversi requisiti di tubazioni di trasporto a media e bassa pressione.
Sistema di supporto degli accessori del forno
La serie di accessori per forni comprende componenti strutturali in acciaio, ancoraggi per rivestimenti refrattari, giunti di dilatazione, gruppi di tenuta e porte di accesso. Sebbene questi accessori non partecipino direttamente al trasferimento di calore, influenzano in modo significativo l’integrità complessiva della tenuta del forno, l’efficienza termica e l’accessibilità alla manutenzione. Tuopu Industry (Jiangsu) Co., Ltd. implementa rigorosamente le specifiche tecniche API 560 relative ai requisiti dei materiali di ancoraggio (minimo acciaio inossidabile tipo 304), al posizionamento dei giunti di dilatazione e alle pratiche di costruzione refrattaria per garantire l'affidabilità del prodotto durante l'intero ciclo di vita del servizio.
L'azienda gestisce una linea di produzione intelligente all'interno della sua base di produzione di riscaldatori a combustione su larga scala, ottenendo un controllo di qualità completo dall'ispezione delle materie prime, dalla fusione di precisione e dalla lavorazione fino al test del prodotto finito. In qualità di fornitore di primo livello di SINOPEC, PetroChina e CNOOC, Tuopu Industry (Jiangsu) Co., Ltd. ha esportato prodotti verso i mercati esteri, accumulando una vasta esperienza nell'esecuzione di progetti in applicazioni di fascia alta, tra cui serpentine radianti di forni di cracking dell'etilene e gruppi di tubi di reforming.
Linee guida per la selezione dei componenti dei riscaldatori a combustione
Quando si selezionano le parti di ricambio del forno, è essenziale una valutazione completa delle condizioni di progettazione, delle caratteristiche dei fluidi, dei cicli operativi e delle strategie di manutenzione. La tabella seguente riassume i principali fattori di riferimento per la selezione dei componenti principali:
| Component | Parametri di selezione chiave | Materiali comuni |
| Modulo Sezione Convezione | Area di scambio termico, temperatura dei fumi, numero di file di tubi, tipo di superficie estesa | Tubi alettati in acciaio al carbonio e acciaio legato |
| Foglio tubiero | Temperatura di progetto, pressione di progetto, schema dei fori del tubo, tolleranza alla corrosione | Acciaio fuso, acciaio inossidabile |
| Collettore | Portata del fluido, pressione nominale, intervallo di temperatura, mezzi corrosivi | Acciaio inossidabile 304/316/316L |
| Accessori per forni | Grado di refrattarietà, carico strutturale, requisiti di tenuta, accesso per la manutenzione | Acciaio al carbonio, acciaio inossidabile, materiali refrattari |
Domande frequenti
01
Qual è la differenza principale tra i moduli della sezione convettiva e le sezioni radianti
I moduli della sezione convettiva si basano sul trasferimento di calore convettivo come meccanismo dominante, con il fluido di processo che entra nella sezione convettiva per il preriscaldamento prima di fluire nella sezione radiante. Le sezioni radianti utilizzano la radiazione diretta della fiamma per il riscaldamento. Le sezioni di convezione funzionano a temperature dei gas di scarico più basse e in genere utilizzano tubi a superficie estesa come tubi alettati o borchiati per migliorare il trasferimento di calore, mentre le sezioni radianti devono resistere a densità di flusso di calore più elevate.
02
Quali vantaggi offrono le piastre tubiere in acciaio fuso rispetto alle piastre tubiere saldate
Le lastre tubiere in acciaio fuso presentano una struttura integrale senza difetti di saldatura, offrendo una resistenza superiore allo scorrimento ad alta temperatura, che è particolarmente critico per le condizioni di servizio ad alta temperatura e alta pressione. Le piastre tubiere saldate sono suscettibili di fessurazioni di saldatura in caso di cicli termici prolungati, mentre la continuità strutturale delle piastre tubiere in acciaio fuso mitiga efficacemente tali rischi.
03
Quali sono le applicazioni tipiche dei collettori in acciaio inox nelle unità petrolchimiche
I collettori in acciaio inossidabile sono ampiamente applicati nella distribuzione dell'alimentazione per forni di cracking dell'etilene, nella raccolta dei gas di processo per i reformer di idrogeno e nell'estrazione laterale per unità di distillazione atmosferica e sotto vuoto. I gradi 304 e 316L sono destinati rispettivamente al servizio generale di corrosione e ai mezzi contenenti cloruro in ambienti operativi severi.
04
Quali sono i requisiti di progettazione principali dell'API 560 per i componenti dei riscaldatori a combustione
L'API 560 copre la progettazione del processo, la progettazione della combustione, la progettazione meccanica, la selezione dei materiali, l'ispezione della fabbricazione e la messa in servizio dell'installazione. I requisiti chiave includono lo spessore minimo della piastra tubiera, i materiali di ancoraggio del rivestimento refrattario, i margini di temperatura di progettazione del collettore, le disposizioni sull'espansione della sezione di convezione e i limiti di temperatura dell'involucro esterno.
05
Qual è il tipico ciclo di sostituzione dei componenti del riscaldatore acceso?
I cicli di sostituzione dipendono dalle condizioni operative, dalla corrosività dei mezzi e dalle pratiche di manutenzione. I moduli della sezione convettiva richiedono in genere una valutazione di ispezione ogni 5-8 anni, mentre le piastre tubiere e i collettori possono durare più di 10 anni in condizioni operative normali. La solforazione ad alta temperatura, la carburazione e la fatica termica rappresentano i principali fattori di guasto; controlli regolari non distruttivi prolungano efficacemente la durata.
06
Come determinare quando è necessario sostituire le piastre tubiere
La sostituzione della piastra tubiera deve essere presa in considerazione quando si osservano le seguenti condizioni: ovalizzazione del foro del tubo che supera la tolleranza, danno alla superficie di tenuta che causa perdite, riduzione dello spessore della parete che supera il limite di corrosione o propagazione della cricca che raggiunge dimensioni critiche. Tuopu Industry (Jiangsu) Co., Ltd. consiglia di eseguire misurazioni dello spessore a ultrasuoni e test con liquidi penetranti durante gli arresti annuali per manutenzione.
