Attrezzatura di processo principale
A riscaldatore a combustione per raffineria di petrolio è l'apparecchiatura termica principale nelle operazioni di raffinazione del petrolio, che trasferisce il calore dalla combustione del carburante ai fluidi di processo che scorrono attraverso serpentine tubolari. Fornisce un controllo preciso della temperatura per processi critici di raffineria, tra cui la distillazione del greggio, l'idrocracking, la coking ritardata e il reforming catalitico. Tuopu Industry (Jiangsu) Co., Ltd. è un marchio professionale di forni di riscaldamento e tubi per forni di colata centrifuga in Cina, che funge da fornitore di primo livello per SINOPEC, PetroChina e CNOOC e un fornitore qualificato per Sinochem Group. L'azienda gestisce una base di produzione di riscaldatori a combustione su larga scala, un impianto di produzione di tubi per forni intelligenti e una banchina roll-on/roll-off, fornendo servizi di contratto EPC per forni di riscaldamento a clienti dei settori petrolchimico, chimico del carbone e delle raffinerie di petrolio.
Tipi principali di riscaldatori alimentati da raffineria
R
Riscaldatore di reazione
Le reazioni di riscaldamento e catalitiche avvengono simultaneamente all'interno di tubi a una temperatura compresa tra 850 e 1000 gradi Celsius, utilizzati per l'idrocracking e il reforming catalitico.
D
Riscaldatore per distillazione
Innalza i flussi di idrocarburi a temperature specifiche senza causare cracking, utilizzato per la distillazione del grezzo e la separazione degli aromatici.
Secondo gli standard API 560, le configurazioni comuni dei riscaldatori includono riscaldatori cilindrici verticali, riscaldatori a serpentina orizzontale per cabina, riscaldatori a scatola con tubi verticali e riscaldatori a serpentina elicoidale. I riscaldatori cilindrici verticali offrono un'elevata efficienza di trasferimento del calore e una distribuzione uniforme della temperatura. I riscaldatori a batteria orizzontale per cabina presentano un design compatto con ingombro minimo. I riscaldatori box con tubi verticali consentono un facile accesso per la manutenzione. I riscaldatori a spirale elicoidale riducono al minimo la caduta di pressione e il rischio di incrostazioni. Tuopu Industry (Jiangsu) Co., Ltd. sfrutta soluzioni ingegneristiche mature e capacità di produzione di prodotti principali indipendenti per personalizzare tutti questi tipi di riscaldatori.
Efficienza termica e ottimizzazione
85-92 %
Intervallo tipico di efficienza termica
60-65 %
Quota dei costi energetici sul costo operativo totale
20-25 °F
Aumento della temperatura della pellicola
Raddoppia la velocità di cottura
La sezione radiante funziona alle temperature più elevate all'interno del riscaldatore, dove le temperature del metallo del tubo determinano direttamente la durata dell'apparecchiatura. La sezione di convezione recupera il calore di scarto dai gas di scarico attraverso tubi alettati, fungendo da fattore critico per migliorare l'efficienza complessiva. Tuopu Industry (Jiangsu) Co., Ltd. enfatizza la distribuzione uniforme del flusso di calore nella sezione radiante e il recupero ottimizzato del calore di scarto nella sezione di convezione. La cokeria rappresenta la sfida principale che riguarda il funzionamento a ciclo lungo. Per ogni aumento da 20 a 25 gradi Fahrenheit della temperatura della pellicola, la velocità di cokefazione raddoppia circa. Tuopu Industry (Jiangsu) Co., Ltd. ha accumulato una vasta esperienza nell'ottimizzazione dei riscaldatori grazie alla stretta collaborazione con l'East China Institute, l'Huafu Institute e il Luoyang Institute.
Portafoglio di prodotti del settore Tuopu
| Nome del prodotto | Unità applicativa | Funzione fondamentale |
| Riscaldatore a fuoco per CDU e VDU | Unità di distillazione grezza | Riscaldamento del petrolio greggio alla temperatura di distillazione per la separazione dei componenti |

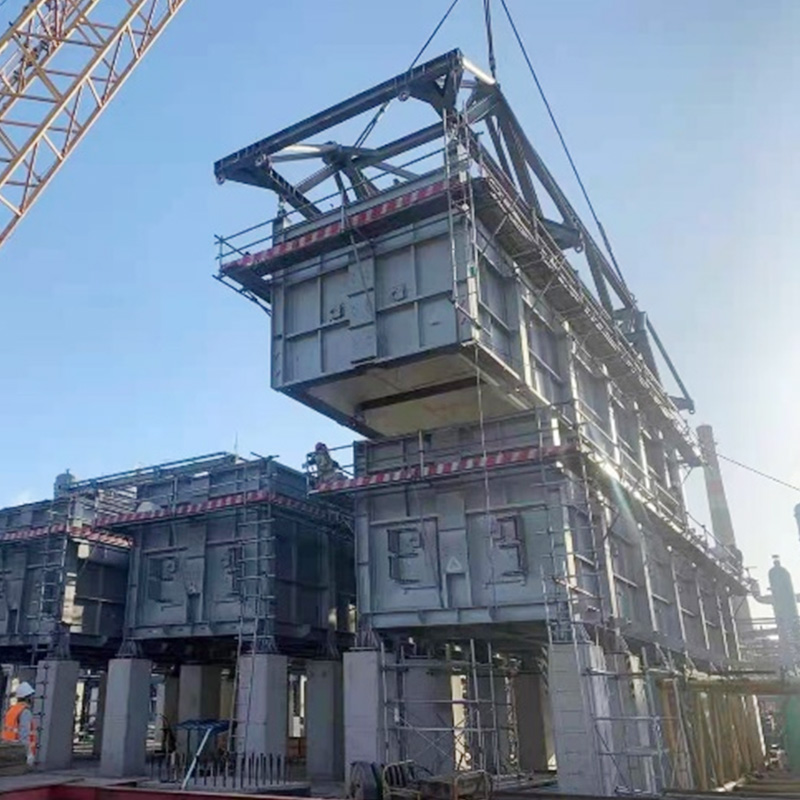

| Riscaldatore alimentato da idrocracking | Unità di Hydrocracking | Fornire una fonte di calore ad alta temperatura per le reazioni di idrocracking del petrolio pesante |
| Riscaldatore per idrocracking dei residui | Unità di idrotrattamento dei residui | Elaborazione di residui ad alto contenuto di metalli ad alto contenuto di zolfo per migliorare la resa di olio leggero |
| Riformatore di generazione di idrogeno | Unità di produzione di idrogeno | Fornisce calore a 1.000 gradi Celsius per il reforming del vapore di idrocarburi |
| Riscaldatore a fuoco reforming quattro in uno | Unità di reforming catalitico | Integrazione del riscaldamento di reazione multi-pass per migliorare la compattezza dell'unità |
| Riscaldatore per cokeria ritardato | Unità di cokefazione ritardata | Riscaldamento dei residui pesanti alla temperatura di cracking per la produzione di coke di petrolio |
| Riscaldatore per Unità Visbreaking | Unità di visbreaking | Riduzione della viscosità dell'olio pesante per migliorare le caratteristiche di flusso |

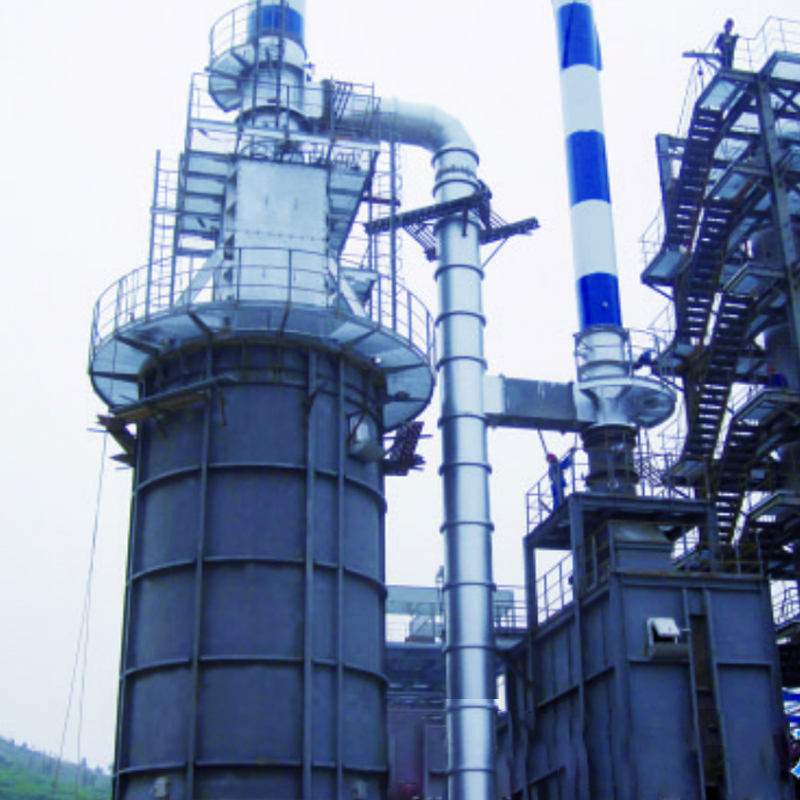

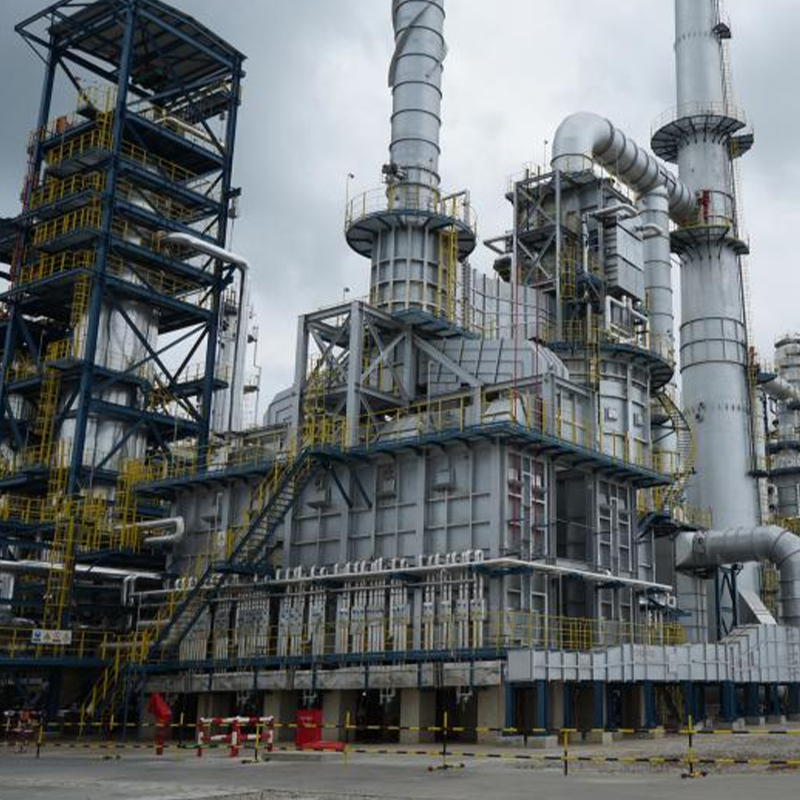

| Riscaldatore alimentato con idrotrattamento diesel | Unità di idrotrattamento diesel | Materia prima di preriscaldamento per reazioni di idrodesolforazione e denitrificazione |

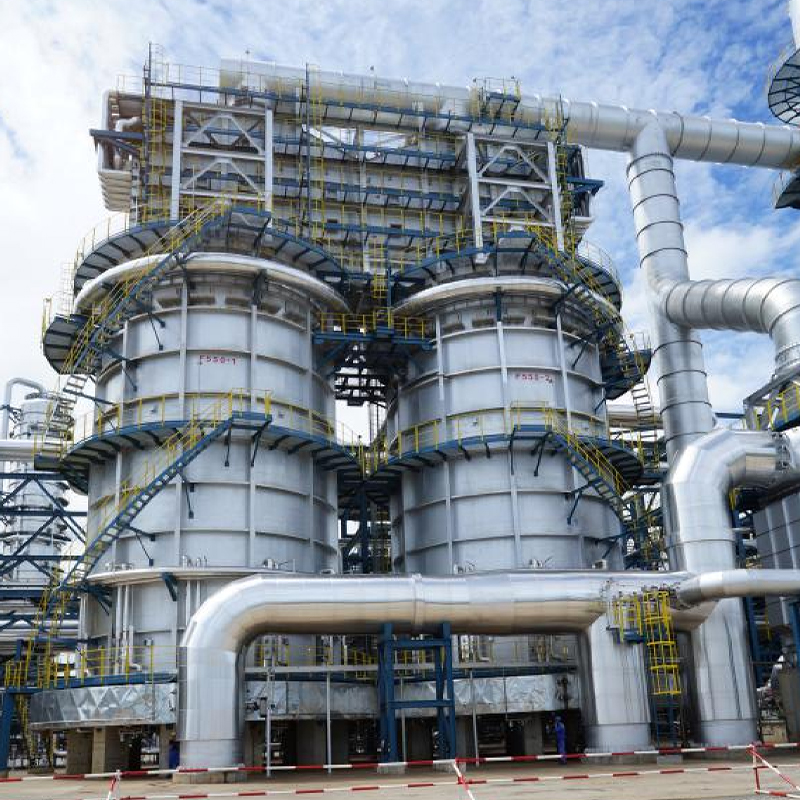

| Riscaldatore alimentato con ribollitore a xilene | Unità di separazione degli aromatici | Fornitura di una fonte di calore del ribollitore per la colonna di distillazione dello xilene |

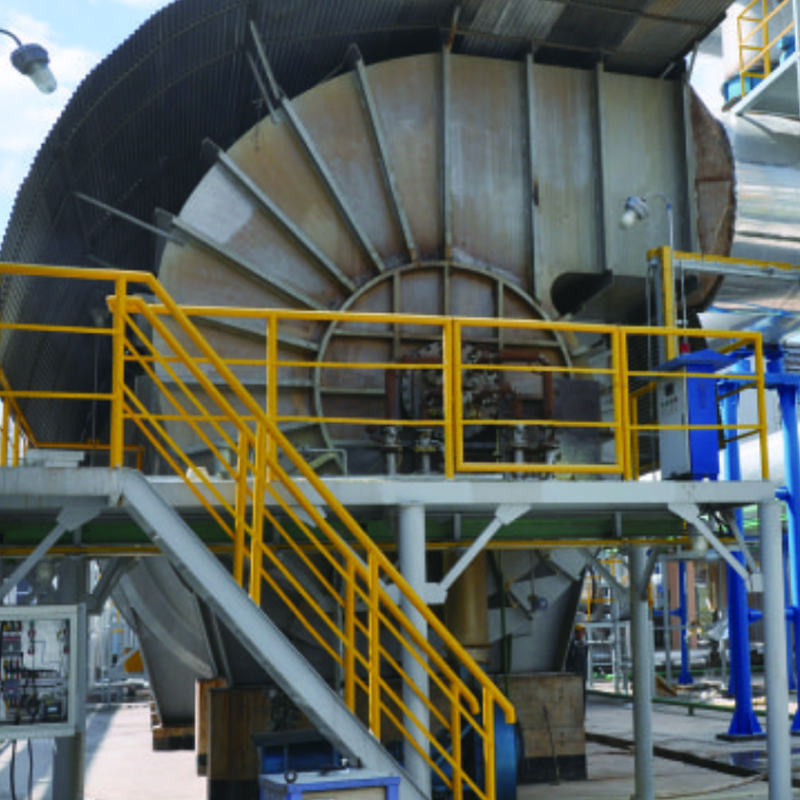

| Forno inceneritore di zolfo | Unità di recupero zolfo | Incenerimento dei gas di scarico contenenti zolfo per soddisfare gli standard ambientali |
Selezione dei materiali e durata
01
Tubi a sezione radiante
Tubi in acciaio legato centrifugato serie HP, stabili sopra i 950 gradi Celsius, con resistenza allo scorrimento alle alte temperature e anticarburazione
➔
02
Alette della sezione di convezione
Bilanciamento della resistenza al calore con la resistenza alla corrosione dei gas di scarico per un efficiente recupero del calore di scarto
➔
03
Refrattario modulare
Moduli in fibra refrattaria, leggerezza, isolamento superiore, facilità di installazione, sostituzione dei tradizionali mattoni
Tuopu Industry (Jiangsu) Co., Ltd. gestisce una linea di produzione intelligente di tubi per forni di colata centrifuga, producendo componenti principali tra cui tubi per cracking dell'etilene e serpentine radianti con eccellente resistenza allo scorrimento alle alte temperature e proprietà anticarburazione. L'azienda adotta strutture modulari di rivestimento refrattario nella progettazione dei riscaldatori, combinate con una disposizione ottimizzata del bruciatore, per ottenere una distribuzione uniforme del campo di temperatura e prevenire danni ai tubi dovuti al surriscaldamento localizzato.
Funzionamento sicuro e conformità ambientale
⚠
Dati critici
Ogni aumento dell'1% del rapporto aria in eccesso aumenta il consumo di carburante di circa lo 0,5%, con un corrispondente aumento delle emissioni di NOx e CO2. Tuopu Industry (Jiangsu) Co., Ltd. integra sistemi avanzati di controllo della combustione nella progettazione dei riscaldatori, raggiungendo il duplice obiettivo di ottimizzazione della combustione e controllo delle emissioni attraverso il monitoraggio preciso del contenuto di ossigeno nei gas di scarico e delle temperature delle pareti dei tubi.
Durante le fasi di avvio e arresto, i riscaldatori alimentati presentano il rischio più elevato per la sicurezza nelle operazioni di raffineria. Le soluzioni ingegneristiche di Tuopu Industry (Jiangsu) Co., Ltd. aderiscono rigorosamente agli standard di sicurezza internazionali, incorporando sistemi affidabili di rilevamento della fiamma, arresto del carburante e interblocco della ventilazione per garantire un funzionamento sicuro durante l'intero ciclo di vita dell'apparecchiatura.
Domande frequenti
Q1
Quale efficienza termica possono generalmente raggiungere i riscaldatori alimentati da raffinerie?
I moderni riscaldatori alimentati dalle raffinerie raggiungono generalmente un'efficienza termica compresa tra l'85 e il 92%. La sezione radiante trasferisce il calore per convezione e irraggiamento, mentre la sezione convettiva recupera il calore disperso utilizzando tubi alettati. Il mantenimento di rapporti adeguati di aria in eccesso, la pulizia regolare delle incrostazioni della sezione di convezione e l'ottimizzazione della geometria della fiamma del bruciatore sono misure efficaci.
Q2
Quali sono le principali cause della coke e come prevenirla
La cokefazione è causata principalmente dalla temperatura eccessiva della pellicola delle pareti del tubo, dalla bassa velocità del fluido e dal tempo di permanenza prolungato. I dati del settore mostrano che per ogni aumento di 20-25 gradi Fahrenheit della temperatura della pellicola, la velocità di cokefazione raddoppia circa. La prevenzione prevede l'aumento della velocità della massa per ridurre la temperatura del film, l'ottimizzazione dell'iniezione di vapore che può ridurre la velocità di cokefazione di circa il 16% e l'adozione di dispositivi multi-bruciatore a fiamma piccola.
Q3
Quali sono le principali configurazioni dei riscaldatori utilizzati nelle raffinerie
Secondo gli standard API 560, le configurazioni comuni includono riscaldatori cilindrici verticali con alta efficienza e distribuzione uniforme, riscaldatori a batteria orizzontale per cabina con struttura compatta, riscaldatori a scatola con tubi verticali per una facile manutenzione e riscaldatori a batteria elicoidale per fluidi ad alta viscosità. La selezione dipende dai requisiti del processo, dalle condizioni del sito e dal budget di investimento.
Q4
Qual è la durata tipica del ciclo di funzionamento per i riscaldatori alimentati
I cicli operativi variano in base al tipo di processo e alla materia prima. I riscaldatori a cokeria ritardata vengono generalmente sottoposti a decoking in linea ogni 3-6 mesi, con decoking a vapore-aria circa ogni 12 mesi. I riscaldatori per la distillazione del greggio possono raggiungere cicli da 3 a 5 anni. L'ottimizzazione dei parametri, il rafforzamento del monitoraggio e il tempestivo decoking prolungano i cicli operativi.
Q5
Quali sono i materiali comunemente utilizzati per i tubi a sezione radiante
I tubi a sezione radiante funzionano a temperature comprese tra 850 e 1000 gradi Celsius, in genere utilizzando tubi in acciaio legato con fusione centrifuga della serie HP come HP-50 e HP-Plus. Questi materiali mostrano un'eccellente resistenza al creep alle alte temperature, all'anticarburazione e alla resistenza all'ossidazione. Tuopu Industry (Jiangsu) Co., Ltd. gestisce una linea di produzione intelligente di tubi per forni di colata centrifuga.
Q6
Come ridurre le emissioni di NOx dei riscaldatori alimentati
Gli approcci principali includono l’installazione di bruciatori a basse emissioni di NOx che utilizzano combustione graduale e ricircolo dei gas di scarico per controllare le emissioni inferiori a 30 milligrammi per metro cubo normale, ottimizzando la temperatura di preriscaldamento dell’aria di combustione, controllando con precisione il rapporto di aria in eccesso ed eseguendo una manutenzione regolare del bruciatore.
D7
In che modo l'imbrattamento della sezione di convezione influisce sul funzionamento del riscaldatore
L'incrostazione della sezione di convezione riduce significativamente l'efficienza del trasferimento di calore, portando ad un aumento della temperatura del camino e del consumo di carburante. Lo strato di incrostazione funge da isolante termico. È essenziale una pulizia regolare utilizzando soffiatori di fuliggine a vapore. Il vapore umido provoca danni dovuti all’erosione, quindi garantire la secchezza del vapore è fondamentale.
Q8
Quali sono i vantaggi dei contratti EPC per i progetti di riscaldatori a combustione
Il contratto EPC integra progettazione, approvvigionamento e costruzione sotto un'unica entità di responsabilità, abbreviando efficacemente i tempi e riducendo i costi di gestione delle interfacce. Tuopu Industry (Jiangsu) Co., Ltd. possiede capacità EPC per riscaldatori a combustione con un'ampia base produttiva e una vasta esperienza nella gestione di progetti.
Raccomandazioni per la selezione
Nuovi progetti di raffineria
Dai la priorità a configurazioni di riscaldatori ad alta efficienza e altamente automatizzate per ridurre i costi operativi a lungo termine. La sezione radiante dovrebbe utilizzare tubi centrifugati in lega ad alta temperatura, la sezione di convezione dovrebbe utilizzare tubi alettati resistenti alla corrosione e il rivestimento refrattario dovrebbe adottare strutture in fibra modulare.
Progetti di rinnovamento
Concentrarsi sulla valutazione del potenziale di miglioramento dell’efficienza energetica e dei percorsi di conformità in materia di emissioni. La creazione di sistemi completi di monitoraggio della temperatura delle pareti, l’esecuzione regolare di ottimizzazione della combustione e lo sviluppo di programmi scientifici di decoking sono fondamentali per un funzionamento sicuro a lungo termine.
Tuopu Industry (Jiangsu) Co., Ltd., attraverso una profonda collaborazione con rinomati istituti di ricerca, capacità indipendenti di produzione di prodotti principali e una vasta esperienza ingegneristica, fornisce ai clienti delle raffinerie globali un supporto per l'intero ciclo di vita, dalla progettazione concettuale al servizio post-vendita.
