Cos'è un tubo di cracking (bobina radiante)?

Un tubo di cracking, noto anche come serpentina radiante, è un tubo in lega resistente al calore centrifugato installato all'interno della sezione radiante di un forno di pirolisi dell'etilene. Le materie prime di processo e il vapore passano attraverso questa bobina mentre il forno brucia attorno ad essa, e la parete del tubo trasferisce il calore estremo nel gas che scorre in modo che le molecole di idrocarburi si dividano in etilene, propilene e altre olefine di peso inferiore. In breve, il tubo di cracking è la parete fisica del reattore dove avviene effettivamente il cracking termico.

Dove la bobina radiante si trova in una fornace di cracking

Un forno per il cracking dell'etilene è generalmente diviso in due zone: la sezione a convezione, dove l'alimentazione e il vapore vengono preriscaldati dai gas di combustione, e la sezione radiante, dove il tubo di cracking è sospeso verticalmente ed esposto direttamente alle fiamme del bruciatore. La serpentina radiante è piegata in una configurazione a serpentina o a forma di U e collegata tramite curve di ritorno, consentendo un lungo percorso di reazione per adattarsi all'interno di un focolare compatto. Le temperature di uscita all'uscita della bobina raggiungono tipicamente tra 1050 e 1150 gradi Celsius, mentre il rivestimento del tubo stesso può diventare ancora più caldo, motivo per cui la selezione del materiale è la decisione di progettazione più importante per questo componente.

Materialei e caratteristiche strutturali che definiscono un tubo fessurativo

Poiché la bobina funziona al limite di ciò che il metallo può sopportare, i tubi da cracking sono realizzati con leghe di nichel-cromo centrifugate anziché con acciaio al carbonio standard. Il processo di fusione produce una struttura a grana fine e densa che resiste alla deformazione da scorrimento nel corso di anni di servizio continuo.

• Elevata resistenza termica e meccanica per sopportare ripetuti cicli termici senza rigonfiamenti o cedimenti.
• Resistenza alla corrosione e al coke grazie a composizioni di leghe di prima qualità che limitano la deposizione di carbonio e l'accumulo di calcare sulla parete interna.
• Geometria del tubo ottimizzata che favorisce una distribuzione uniforme della temperatura e riduce i punti caldi localizzati.
• Tolleranze dimensionali strette in modo che la bobina si integri perfettamente con le testate e i ganci del forno esistenti.
• Dimensionamento personalizzato in lunghezza, diametro esterno e spessore della parete per adattarsi a un utilizzo specifico del forno e al tipo di materia prima.

Tubo di cracking (bobina radiante) vs bobina di convezione

È facile confondere la serpentina radiante con i tubi della sezione convettiva, ma i due componenti svolgono ruoli molto diversi all'interno dello stesso forno.

Tubi di cracking Tuopu e serie di tubi per forni correlati

Oltre alla serpentina radiante stessa, un forno di cracking completo si basa su diversi componenti tubolari abbinati, dai tubi del reformer alle piastre tubiere, tutti realizzati secondo la stessa lega e gli stessi standard dimensionali per un sistema termico coerente.

Esplora la gamma di prodotti dei tubi per forni

Una selezione di componenti correlati per forni a fusione centrifuga progettati per applicazioni petrolchimiche, di raffinazione e DRI.

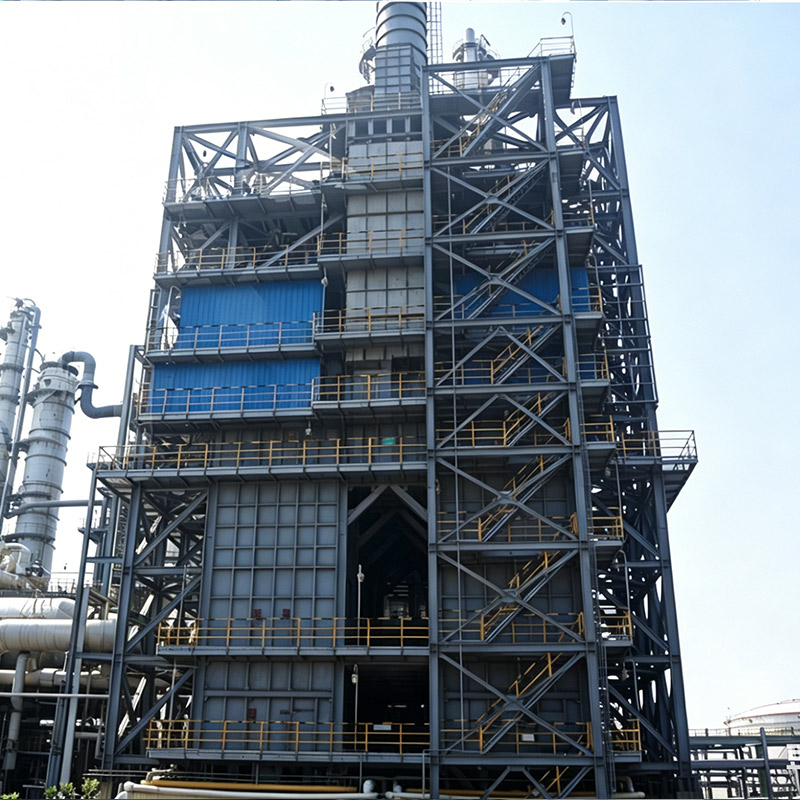

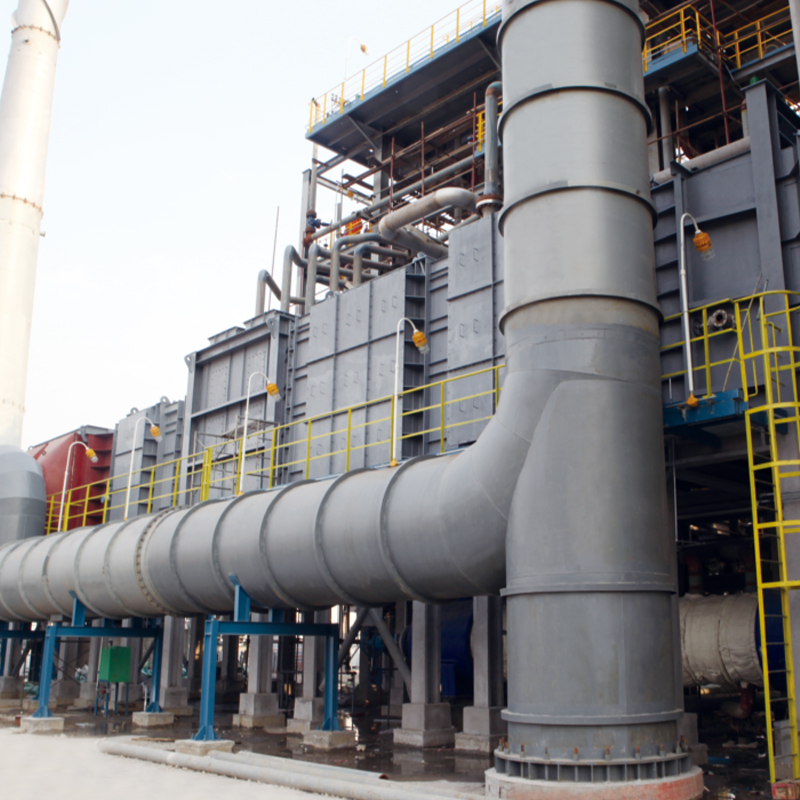

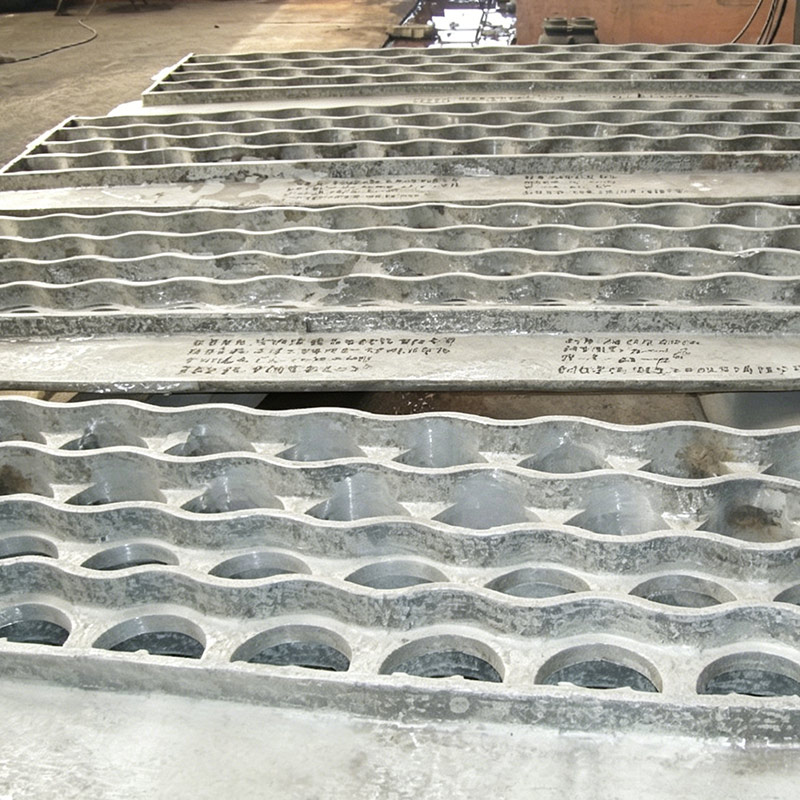

Foglio tubiero Parti del forno Tubo del riformatore Tubo del riformatore Tubo del riformatore DRI Industria DRI Forno di cracking dell'etilene Industria chimica Riscaldatore alimentato da idrocracking Industria della raffinazione del petrolio

Applicazioni tipiche del cracking dei tubi

Le bobine radianti non sono limitate ad un singolo processo; vengono utilizzati ovunque gli idrocarburi debbano essere scomposti in condizioni controllate di alta temperatura.

• Forni per la produzione di etilene e propilene in impianti petrolchimici.
• Unità di pirolisi di idrocarburi che lavorano materie prime come nafta, etano o GPL.
• Impianti di lavorazione chimica che richiedono componenti di cracking durevoli e ad alte prestazioni.
• Grandi progetti petrolchimici in cui il controllo preciso della temperatura prolunga la durata dei componenti e protegge le apparecchiature a valle.

Come scegliere il tubo di cracking giusto per un forno

La scelta di una serpentina radiante adatta inizia dalla materia prima e dalla lunghezza del percorso progettato del forno tra i cicli di decoking. Le materie prime più leggere come l'etano generalmente consentono tirature più lunghe e possono tollerare un diametro del tubo più stretto, mentre le materie prime più pesanti come la nafta producono più coke e spesso richiedono diametri e leghe più grandi con un trattamento superficiale anti-coke più forte. Lo spessore della parete deve tenere conto anche della durata alla rottura per sollecitazione alla massima temperatura di progetto, poiché anche un piccolo aumento della temperatura esterna può ridurre significativamente la durata di servizio. Gli acquirenti devono confermare la qualità della fusione centrifuga, i certificati di composizione chimica e i rapporti di ispezione dimensionale prima dell'installazione.

Considerazioni sulla manutenzione e sulla durata utile

I tubi da cracking si degradano principalmente a causa della carburazione, del creep e dello stress legato al coke piuttosto che a causa di guasti improvvisi, pertanto è essenziale un'ispezione programmata. La decoking regolare, sia mediante combustione vapore-aria che pigging meccanico, mantiene la superficie interna pulita e impedisce che il coke in eccesso isoli la parete del tubo e costringa a velocità di cottura più elevate. La misurazione periodica dello spessore delle pareti e il campionamento metallurgico aiutano gli operatori a pianificare la sostituzione dei tubi prima che si verifichi un arresto imprevisto, proteggendo sia la sicurezza che la continuità della produzione.
